MKS TB67S109 – Stepper driver (incl. Big Heatsink) Pre Order Online

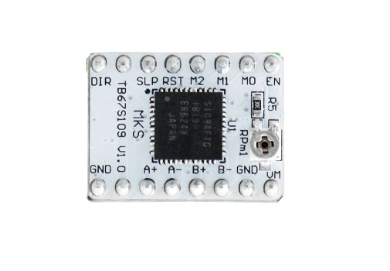

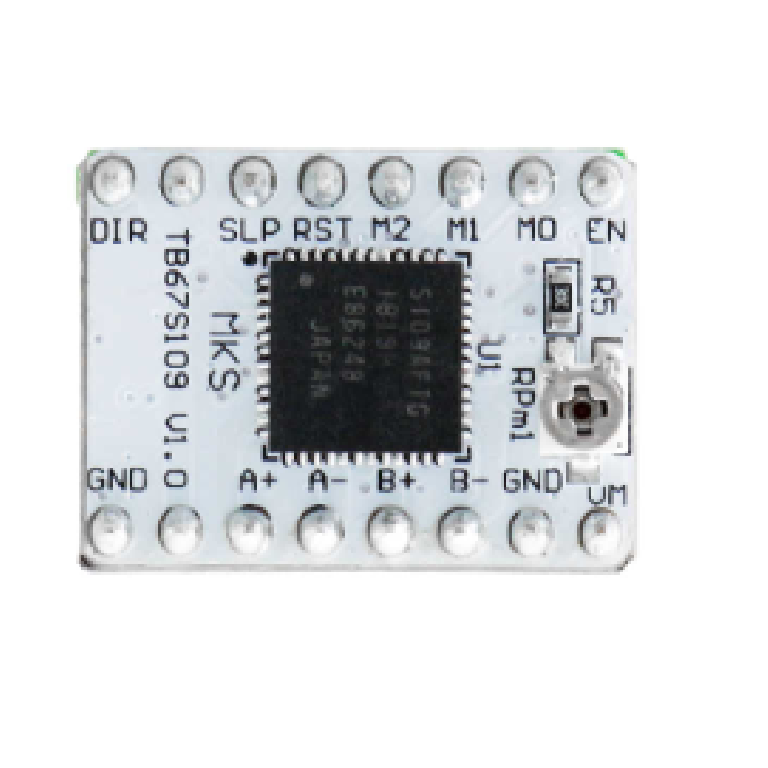

MKS TB67S109 Step driver

1x stepper driver

1x Heatsink

S109 driver er baseret på Toshiba TB67S109 stepper motor driver chip design.

Det har fire lag med tyk kobberudfældning-PCB med automatisk patch-behandling. Denne driver bruger indexer (DIR / STEP) kontrolgrænseflade. Dets maksimale driverstrøm kan nå 3.32A. Det kan køre en 57 stepper motor, der er kompatibel med Pololu pin-definitionen.

Hovedtræk:

1. Bruger fire lag af tykt kobber deponeret guld PCB.

2. Tillader fuldt trin, halvtrin, 1/4, 1/8, 1/16, 1/32 trin.

3. Maksimal udgangsstrøm: 3.32A (ved god varmeafledningsforhold).

4. Udstyret med stor køleplade for bedre køleeffekt.

5. Motoreffektstyring med høj effektivitet (hvad angår avanceret dynamisk hybriddæmpning ADMD, ADMD-teknologi, dens indgangsstrøm kan spores nærmere end den traditionelle blandede dæmpningstilstand, så den kan realisere højhastighedsmotorstyring under høje hastighedsforhold.

6. Indbygget chip med fejldetekteringskredsløb: termisk nedlukning (TSD), over strømafbrydelse (ISD) og tændt nulstilling (POR)
