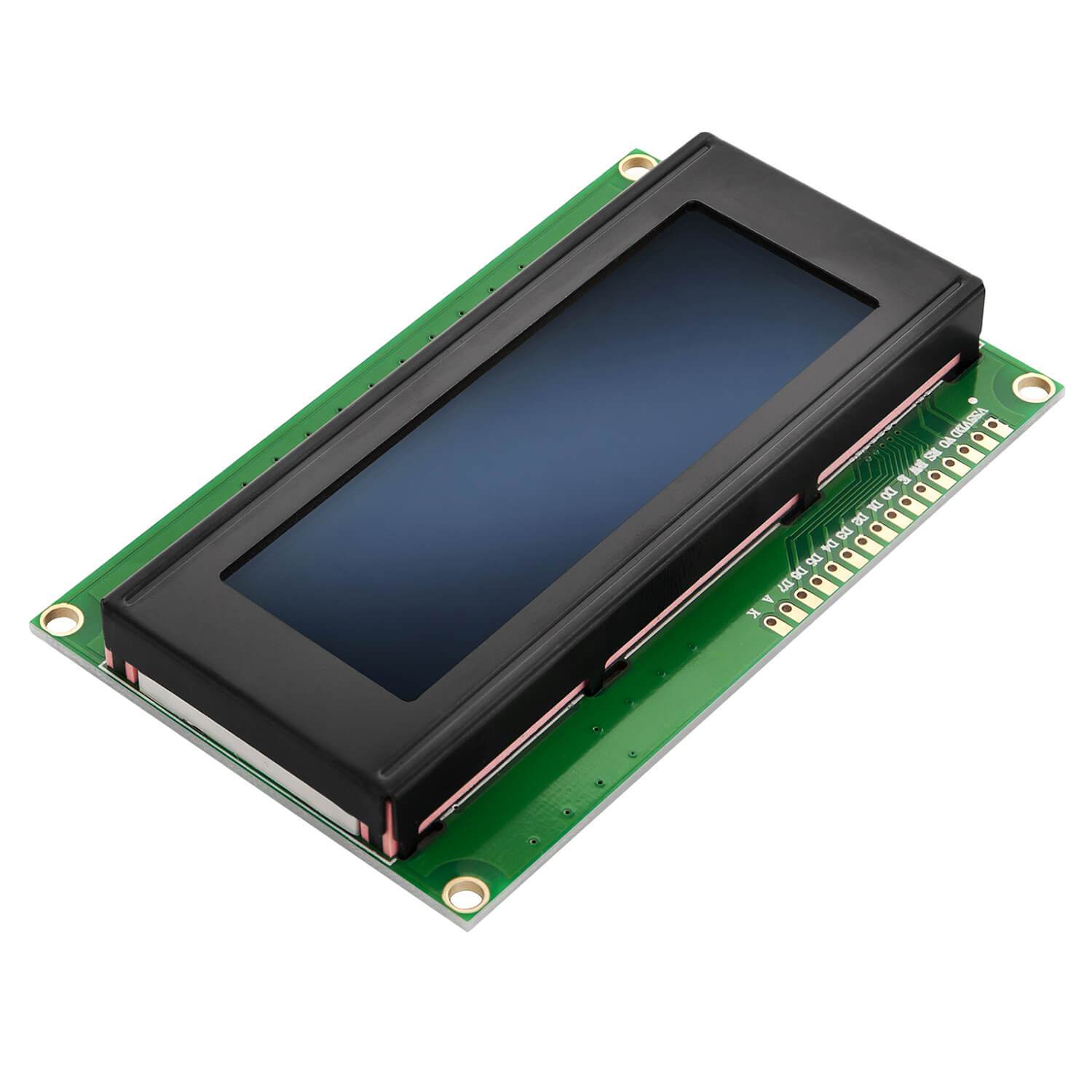

Dieses 20×4 LCD Modul mit einem integriertem HD44780 Controller ermöglicht die Darstellung von 20×4 Zeichen in weißer Schrift auf blauem Grund. Die Ansteuerung des Displays erfolgt beispielsweise über ein Arduino, Raspberry Pi, o.ä. Der Anschluss des Display kann direkt an die GPIO Ports des z.B. Arduinos erfolgen.

Die Belegung der 16 Kontakte sieht wie folgt aus:

VSS: GND (Masse
VDD: +5V Versorgungsspannung
V0: Kontrastspannung, diese kann zwischen 0V und 5V liegen
RS: Register, Auswahl 0:Befehlsregister, 1: Datenregister
R/W: 1:Read/0:Write Kontakte
E: Enable
D0: Datenleitung
D1: Datenleitung
D2: Datenleitung
D3: Datenleitung
D4: Datenleitung
D5: Datenleitung
D6: Datenleitung
D7: Datenleitung
A: Anode der Hintergrundbeleuchtung
K: Kathode der Hintergrundbeleuchtung
