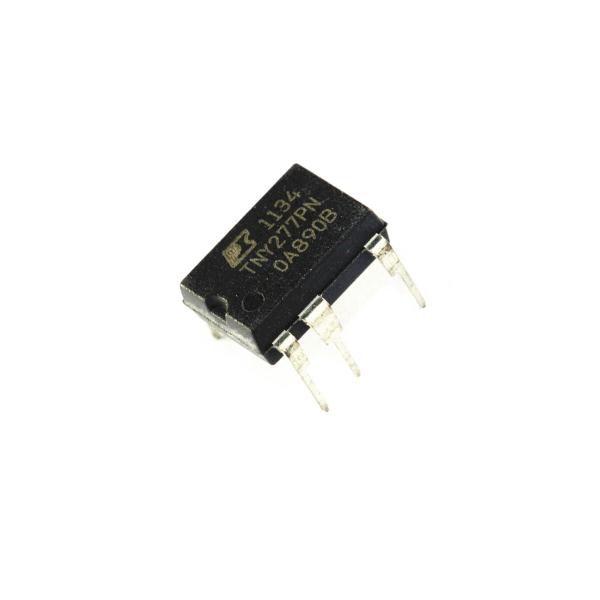

Circuit intégré TNY277PN Buy Cheap Nicekicks

Le TNY278PN est un commutateur hors ligne TinySwitch III avec une flexibilité améliorée et une plage de puissance étendue. Il intègre un MOSFET de puissance de 700 V, un oscillateur, une source de courant commutée haute – tension, une limite de courant (sélectionnable par l’utilisateur) et un circuit d’arrêt thermique. La famille de circuit utilise un système de commande On/Off et propose une solution de conception flexible et une capacité de puissance étendue. Le contrôle ON/OFF offre une efficacité constante jusqu’à une charge très légère et il est idéal pour les réglementations CEC obligatoires et les exigences de veille PC 1W.

Spécification

Isolation de sortie : Isolé

Commutateur(s) interne(s) :  Oui

Tension – Claquage : 700V

Topologie : Indirect

Rapport cyclique : 65%

Fréquence – Commutation :132kHz

Puissance (watts) : 23.5 W

Protection contre les défaillances :  Limiteur de courant, boucle ouverte, surchauffe, surtension, court-circuit

Température de fonctionnement : -40°C ~ 150°C (TJ)

Boîtier :  8-DIP (0,300po, 7,62mm), 7 sorties

Boîtier fournisseur :  8-PDIP-C

Type de montage : Trou traversant
